Активный соляной электрод Бипрон- 90ВГ

Артикул:
В наличии
шт
Под заказ
Длина электрода,м 9
Способ размещения электрода Горизонтальный
Вес минерльного активатора МАГ-2000* 270 кг
  • Поделиться:
Рекомендуем
Активный соляной электрод Бипрон- 90ВГ

Активный соляной электрод Бипрон- 90ВГ

Применение соляных заземлителей оправданно в почвах, для которых свойственно высокое удельное сопротивление (от 30–40 Ом*м и выше). Предлагаем для этой цели использовать активный соляной электрод "Бипрон-90ВГ". Это собственная разработка нашей компании, которая идеально подходит для заземления электрических агрегатов и установок в условиях, когда стандартные технологии заземления малоэффективны: песчаные сухие почвы, вечномерзлый грунт, каменистые и скалистые породы. Также такой вариант подойдет при ограничениях по площади под заземляющий контур.

Область применения

Можно выделить несколько направлений, для которых соляной заземлитель подойдет идеально при обустройстве заземления:

  • в составе систем защиты строений и инженерных сооружений от удара молнией;

  • для оборудования специальных типов заземления, в том числе рабочего, линейно- и рабочезащитного;

  • для систем телекоммуникации, информационных систем и так далее.

Конструктивно соляной электрод выполнен в виде трубки с перфорированными стенками. Внутренняя полость наполнена 3-компонентным гранулированным электролитом. Дополнительно предусмотрена стальная полоса для подключения к магистральной шине заземления.

Активный соляной электрод "Бипрон-90ВГ" продается вместе со всем необходимым для установки, в том числе в комплект входит засыпка для прилегающего к электроду пространства, обладающая высокой токопроводностью.

Технические характеристики

Для производства заземлителей применяем нержавеющую сталь 03Х17Н14М3, которая соответствует ГОСТ 5632-72. Основные параметры:

  • длина — 900 см;

  • диаметр — 70 мм.

Вместе с солевым модулем "Бипрон-90ВГ" весит 61 кг. Толщина трубки составляет 2 мм, по договоренности с заказчиком можем использовать листовой металл большей толщины. Климатическое исполнение «В».

Заземлитель выпускается в соответствии с ТУ 3414-001-92123319-2012. Основные компоненты:

  • электрод 9 м;

  • заземлитель с полосой 100 см (сечение 30х3/40х4 мм);

  • ревизионный колодец;

  • МАГ 2000 (засыпка для активации грунта) — в пределах от 270 до 540 кг.

  • Сопроводительная документация.

В среднем срок эксплуатации активных соляных электродов составляет 30 лет. Изделие выполнено с соблюдением установленных стандартов и требований ПУЭ.

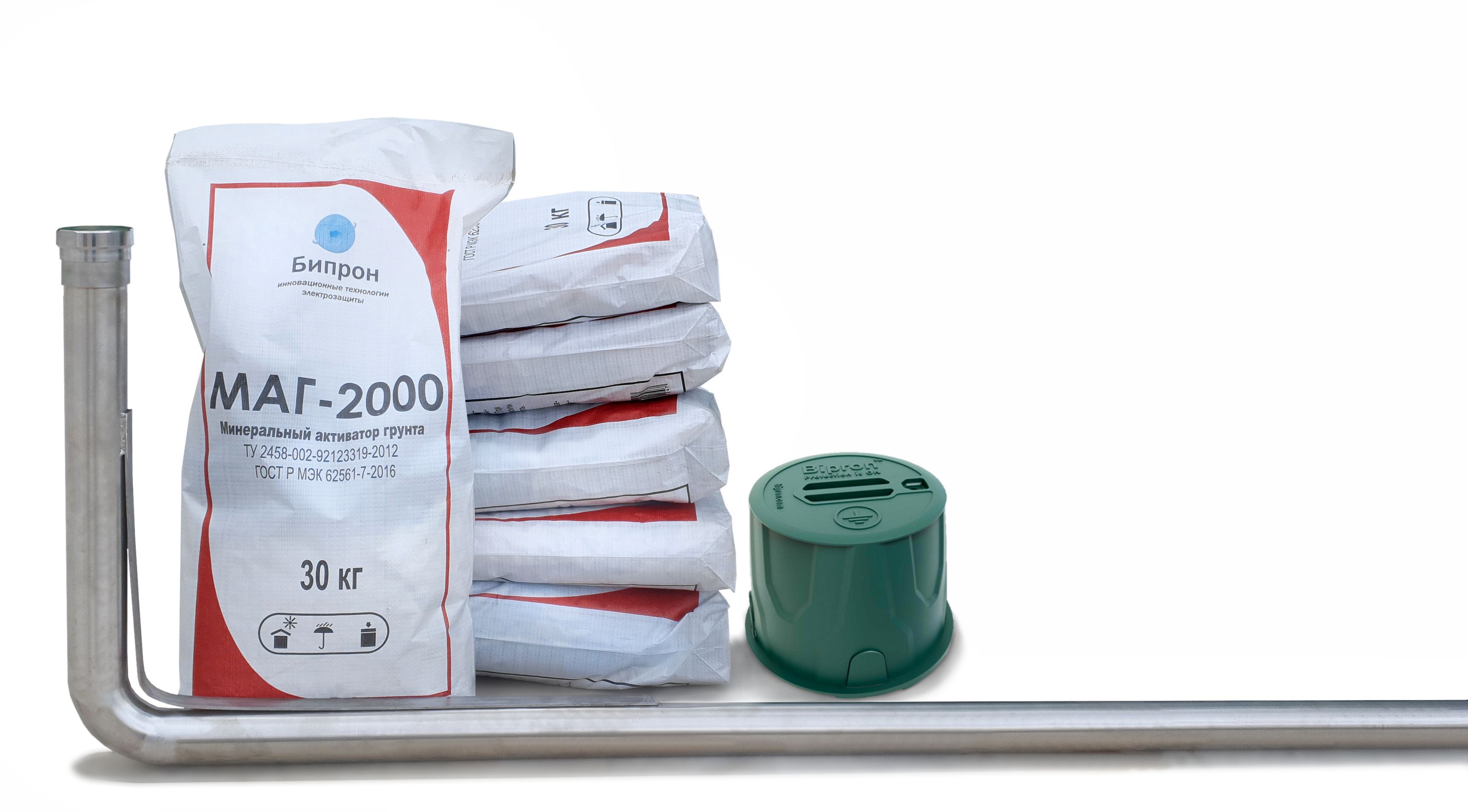

Комплект поставки включает:

  • Электрод заземления "БИПРОН" тип "Г" (горизонтальный), длиной -9 м;
  • Заземлитель снабжен полосой, длиной 1м. и сечением 30х3мм., либо 40х4мм из нержавеющей стали марки 03Х17Н14М3, по  ГОСТ 5632-72, (для соединения заземлителей в электрическую схему и подключения к шине заземления);
  • Сервисный колодец для обслуживания - 1 шт.
  •  Минеральный активатор грунта МАГ 2000- 270-540 кг. Зависит от комплектации.
  • Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0,8 не менее 0,97.

Средний срок службы заземлителей – 30 лет.

Общий вес комплекта 335 кг
