Заземление опор ВЛ 10 кВ

Заземление опор ВЛ 10 кВ

В соответствии с ПУЭ высоковольтные линии подлежат обязательному заземлению. Во-первых, за счет этого обеспечивается бесперебойная эксплуатация систем электроснабжения, во-вторых, из соображений безопасности — чтобы исключить вероятность поражения людей электрическим током. «Бипрон» принимает заявки на заземление опор 10 кВ «под ключ». Выполняем полный комплекс работ по проектированию, поставке комплектующих, монтажу, обслуживанию.


Заземление опор ВЛ 10 кВ — основные требования ПУЭ

Параметры заземляющего контура рассчитываются с учетом основных факторов: характеристик грунта, особенностей объекта, типа кровельного покрытия и других. Основные моменты, которые следует принять во внимание при проектировании заземления опор ВЛ 10 кВ:



  • в высоковольтных линиях электропередачи с железобетонными столбами заземлению подлежат также крюки и штыри проводов фазы — если нейтраль изолирована, если она заземлена, их подсоединяют к нулевому заземленному проводу;
  • минимальный диаметр проводов заземляющей системы — 6 мм;
  • предельное сопротивление заземлителя заземления опоры ВЛ 10 кВ — 50 Ом;
  • заземлять обязательно не только железобетонные и стальные опоры, но и деревянные, если они оснащены молниезащитой, на них размещены трансформаторы, разъединители и другое оборудование;
  • типовой проект заземления опор ВЛ 10 кВ разрабатывается с учетом размещения высоковольтных линий: сопротивление заземляющих устройств рассчитываются с учетом удельного сопротивления грунта: до 100 Ом — до 30 Ом (вне населенных пунктов), до 10 — в населенных пунктах.

Сопротивление заземляющего контура зависит не только от размера электродов, но и от состояния грунта, степени углубления штырей, их количества, расположения относительно друг друга.


Конструктивные особенности

Основные элементы системы заземления: заземлители, заземляющие элементы и спуски, в качестве которых используется напряженная арматура стоек, соединяемых с заземлителем. При установке опор на оттяжках, их также используют как дополнительные заземляющие проводники. Требования к заземляющим спускам: сечение от 35 мм (диаметр от 10 мм).

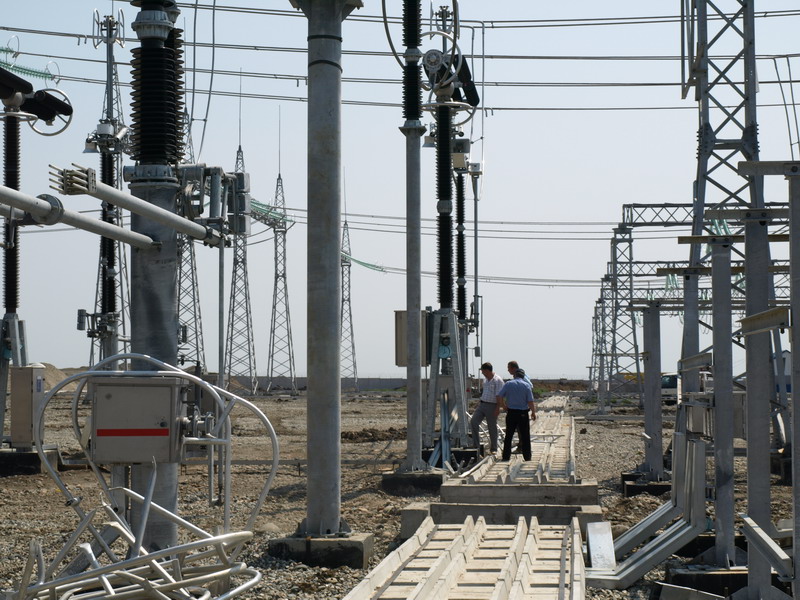

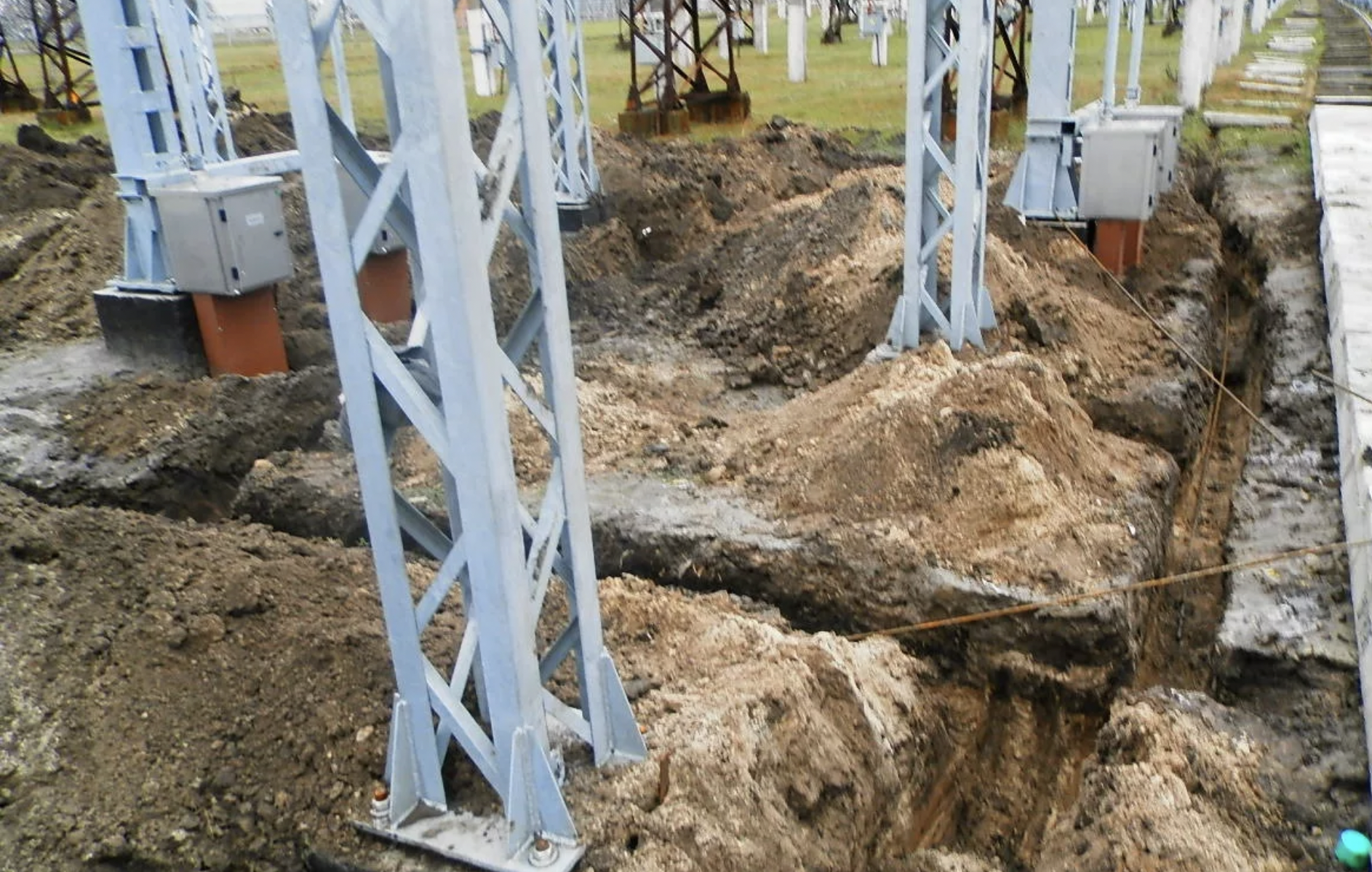

При заземлении деревянных опор ВЛ 10 кВ лучше всего подходит фиксация заземляющих спусков болтами, если столбы выполнены из металла или железобетона, подойдет как сварное, так и болтовое соединение. В качестве заземлителей применяются металлические стержни, углублённые в грунт, также применяются уголки или трубы, объединенные с помощью горизонтальных проводников, выполненных из круглой или полосовой стали.

Длина заземлителей, устанавливаемых вертикально, варьируется в пределах 2,5-3 м. Горизонтальные закапываются на глубину от 50 см, на пахотных почвах — не менее 100 см. Способ соединения заземлителей — сварной. Если опоры установлены на сваи, допускается использовать в качестве заземлителя металлическую сваю, к которой приварен заземляющих выпуск столба из железобетона.

Применение вертикальных заземлителей способствуют сокращению площади, отведенной под заземлитель. В скалистых и каменистых грунтах, где их использование невозможно, рекомендованы горизонтальные заземлители из полосовой/круглой стали.

Мы разрабатываем индивидуальные решения на базе типовых проектов заземления опор ВЛ 10 кВ. Тщательно просчитываем все моменты, имеющие значение: тип грунта, материал столба, конструктивные особенности и прочие. Также обеспечиваем повторное заземление опор ВЛ 10 кВ в соответствии с ПУЭ.

Остались вопросы? Позвоните менеджеру, он с удовольствием на них ответит. Наш представитель расскажет об условиях сотрудничества, вариантах оплаты, сроках.
