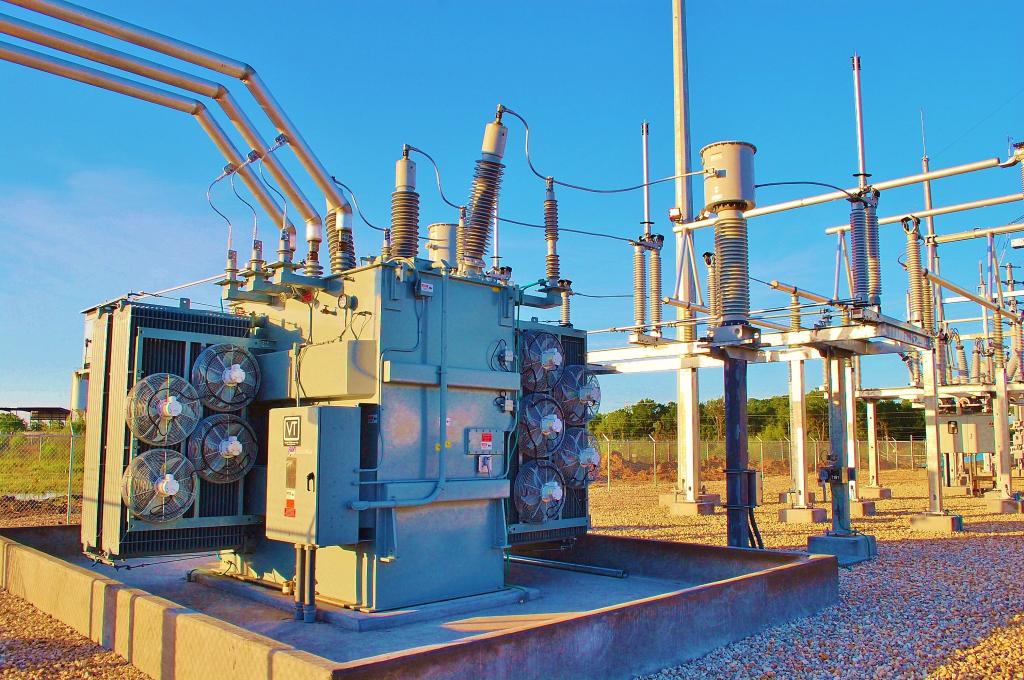

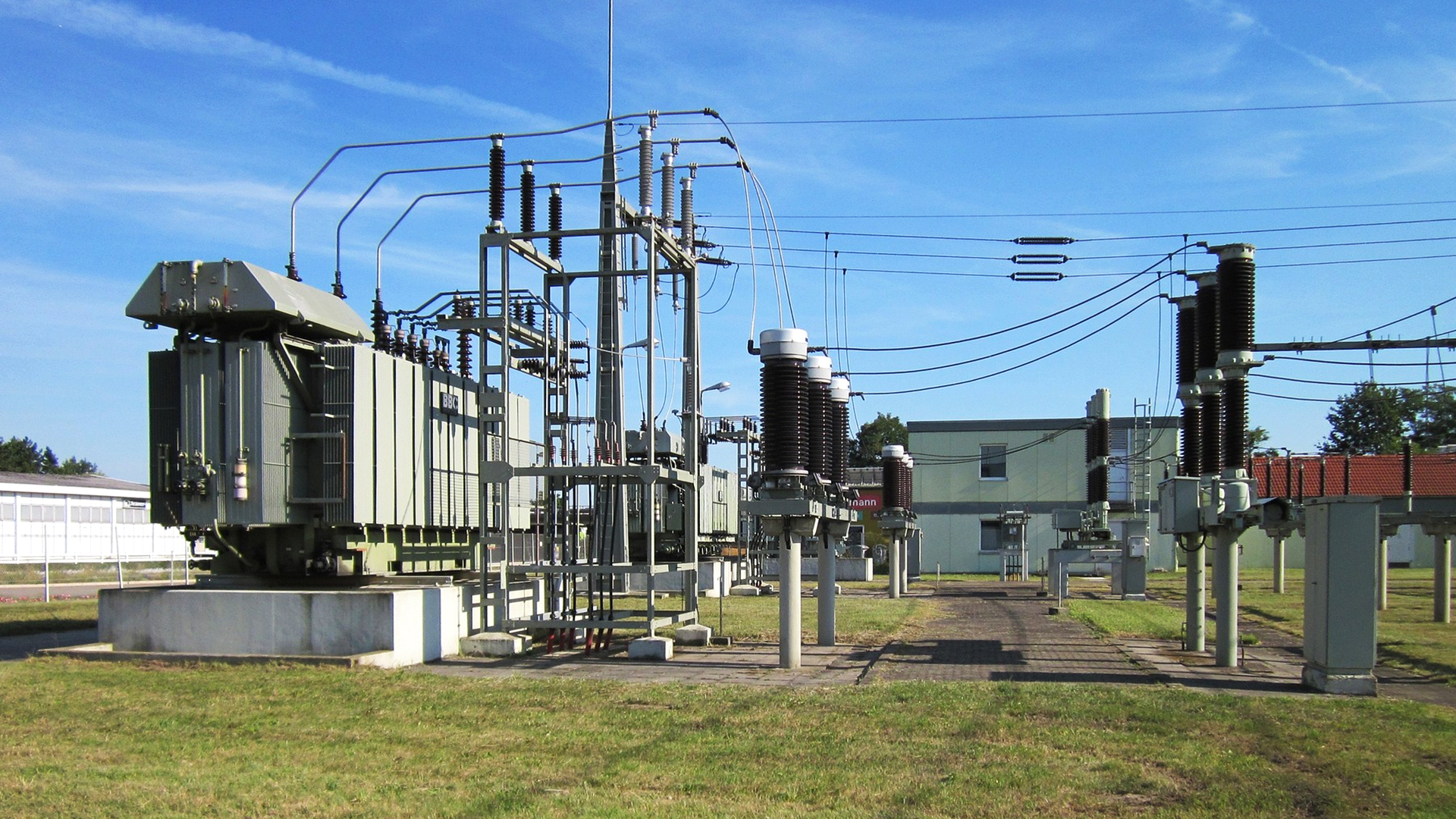

Заземление трансформаторной подстанции

Заземление трансформаторной подстанции

Напряжение в высоковольтных линиях может достигать десятков киловольт. Уменьшение до стандартных параметров электросети (до 380 В — для 3-фазной, до 220 — для 1-фазной) осуществляется с помощью трансформаторов. При принимаем заказы на заземление трансформаторных подстанций 10 кВ и более «под ключ»: от проектирования до поставки комплектующих, монтажа и обслуживания.


Основные требования к заземлению трансформаторных подстанций (ПУЭ)

Заземляющая система состоит из внутреннего и внешнего контуров заземления, молниезащиты, вспомогательных элементов. Рассмотрим каждых из них подробнее:



  • Внутренний заземляющий контур. Прокладывается в каждом помещении, если их несколько. В основном их бывает 3: два отведены под распределительные устройства (10 кВ и 0,4 кВ), еще одно — под камеру трансформатора. Все оборудование в одной комнате устанавливают довольно редко. Внутренний контур располагается по периметру, к нему подсоединены все части оборудования, которые не находятся под напряжением, в том числе мост шины, крепления барьеров, люки и так далее.
  • Внешний контур заземления трансформаторной подстанции. Представляет собой совокупность электродов, соединенных с замкнутым горизонтальным заземлителем (полосовая сталь, преимущественно 4х40 мм).
  • Молниезащита. Обязательна для зданий с металлической кровлей. Ее принцип работы основан на соединении с наружным контуром заземления — провода подсоединяются с противоположных сторон, как правило, на участках ввода контура в здание подстанции. Проводник диаметром от 8 мм. Молниеприемник может устанавливаться на крыше строения.

В соответствии с ПУЭ сопротивление заземляющего контура не должно превышать 40 Ом при удельном сопротивлении почвы до 100 Ом*м. Именно характеристики грунта и параметры здания — основные факторы, которые принимаются при расчете заземления трансформаторной подстанции. В проекте указывается размер штырей (длина, диаметр), величина полосовой стали, которая используется в заземляющем контуре.


Проектирование и монтаж заземления трансформаторной подстанции

При разработке проекта наши специалисты руководствуются ПУЭ7, СО 153-34.21.122-2003, ГОСТ Р МЭК 625612.3-2014. Основные этапы проектирования:

  1. Ознакомление с объектом и технической документацией.
  2. Выбор расположения молниеотводов, мачт, других элементов заземления и молниезащиты.
  3. Расчет сопротивления заземляющих контуров и заземлителей.
  4. Расчет молниезащиты.
  5. Подготовка схемы заземления трансформаторной подстанции и сопроводительной документации, в том числе сметы, спецификации.

При разработке проекта инженеры примут во внимание параметры здания, характеристики грунта, конструктивные особенности строения, в том числе выступающие части (если они есть).



Монтаж

Бригада специалистов прибудет на объект в предварительно согласованное время. Самостоятельно обеспечим доставку всех компонентов заземления и всего, что может потребоваться для монтажа заземления понижающей подстанции 10 кВ — 0,4 кВ (сварочные аппараты, бурильное оборудование, инструменты).

Для соединения элементов заземляющей системы применяем надежные комплектующие, которые обеспечат эффективную работу заземления в течение длительного периода. Провода, крепежи и другие детали оснащены антикоррозийным покрытием, если это предусмотрено ПУЭ. Для прохода сквозь стену применяем специальные гильзы, пустое пространство в которых заполняем негорючим наполнителем.

Если вам нужно заземлить трансформаторную подстанцию, свяжитесь с менеджером. Он расскажет подробнее о деталях сотрудничества, вариантах оплаты, сроках.
